電磁式煤氣切斷閥

產品型號：DMF-0.1
產品結構：重錘式
產品壓力：0.1MPa
產品材質：WCB,304,316
產品規格：DN100-DN1000

聲明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電磁式煤氣切斷閥】的相關信息或索取相關資料，請聯系我們

電磁式煤氣安全切斷閥原理：

電磁式煤氣安全切斷閥DMF-0.1為法蘭連接，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。閥門開啟時，重錘臂處于豎立位置，電源接通，重錘臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力底于規定值或系統出現異常需立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定；重錘臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。當需要恢復供氣時，將重錘臂連同重錘按逆時針方向轉至升至似堅直位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重錘臂被鎖定。閥門又呈開啟狀態。

電磁式煤氣安全切斷閥DMF-0.1概述：

電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。主要由電磁式啟動器和密封性能良好的蝶閥配套組合而成，且有結構簡單、操作方便、工作可靠、切斷速度快和密封閉性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。是煤氣系統中防止重大事故發生的有效安全裝置。

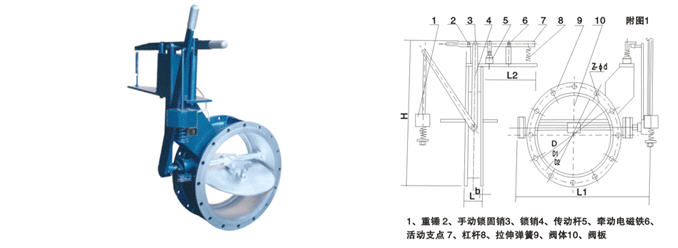

電磁式煤氣切斷閥連接尺寸：

DN	D	D1	D2	L	L1	L2	H	b	Z-φd
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	180	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	200	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	270	780	300	930	24	16-23
600	755	705	670	270	895	400	1020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	400	1360	26	28-30

DMF-0.1電磁式煤氣快速切斷閥特點：

1、當電源系統意外斷電時，切斷閥會快速關閉。
2、通過控制電路與其它的電氣設備進行連鎖運行，切斷煤氣，以滿足生產系統的安全要求。
3、工耗低，一般工作能耗為20W~40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒）有一定的抗干擾能力。

DMF-0.1電磁式煤氣快速切斷閥使用：

1、切斷的安裝方式有水平管道安裝和垂直管道安裝兩種，不可以在傾斜管道上安裝。安裝后的閥門其軸線要求水平。
2、切斷閥一般應在室內使用，環境溫度范圍在 -20℃~ 80℃，所在管道不得有劇烈的震動。如為露天安裝，必須加裝防雨罩。
